SHK-2000II型集中式微機配料系統，去除了各種稱重顯示器及單回路智能調節器，是在充分利用工控及各種功能卡板的基礎上，利用申克公司的配料軟件來實現的，其突出的優點是相對集散式配料系統。成本低且維護簡單。

概述

SHK-2000II型集中式微機配料系統，去除了各種稱重顯示器及單回路智能調節器，是在充分利用工控及各種功能卡板的基礎上，利用申克公司的配料軟件來實現的，其突出的優點是相對集散式配料系統。成本低且維護簡單。

工作原理

稱重傳感器、速度傳感器將變化的重量信號與速度信號分別送入A/D轉換器，經變換成標準數據格式以后，以PS-232C標準信號傳送給工控機，工控機將現場采集的數據加以計算處理，求出瞬時流量和累計重量。同時將流量與設定值相比較，經過PID算法計算出調節量輸出給A/D轉換器，A/D轉換器再輸出模擬量信號控制變頻器，從而改變給料機電機轉速，達到定量給料的目的。

系統構成

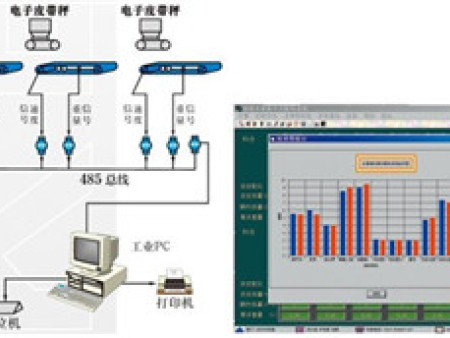

本系統由JGC系列稱重式膠帶給料機（或圓盤給料機、電振給料機等）工業控制計算器，各種功能板卡，現場變送器、控制器，系統軟件及外圍設備組成，可選用PLC可編程控制器進行設備的程序控制。

系統特點

相對于集散式微機配料系統，成本較低

去除了二次儀表。所有的調試、標定均在工控機上利用鍵盤和鼠標操作，管理集中，硬件維護量小；

軟件功能強大，界面豐富友好，易學易用。

技術參數

計量精度：優于±0.5%

系統整體控制精度：±1.0%

系統軟件：Window2000/VB/VC

控制功能：≤64臺

電流輸出：4~20mA或1~5V

通訊接口：RS-232C或RS-485C
